Descripción

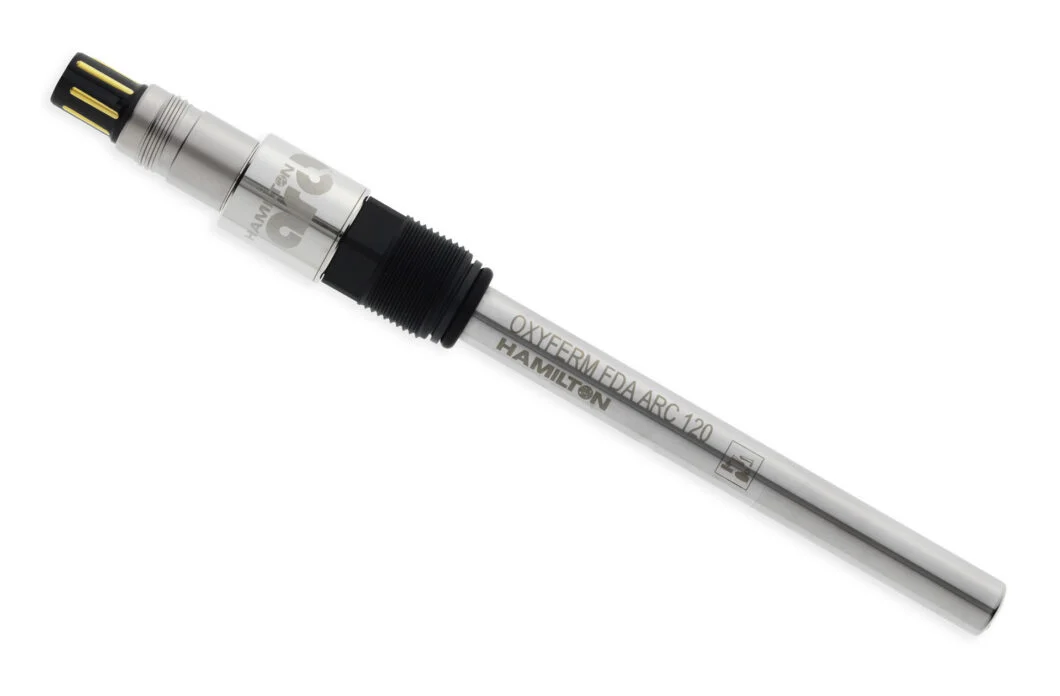

Familia de sensores OxyFerm FDA
Parámetro DO (Electroquímica)
Salida del sensor Arco: Modbus, 4 a 20 mA
longitud a 425 milímetros
Conector eléctrico VP8
Principio de medición Reducción electroquímica del oxígeno
Rango de medición 10 ppb a 40 ppm (OD) o 0,2 a 1000 mbar (pO₂)
Especificaciones adicionales
Precisión a 25 °C ± 2 %
Deriva a temperatura ambiente < 1 % por semana
Tapa del sensor Entregado con Optiflow FDA
Electrólito Oxílito
Consumo de oxígeno Aproximadamente 20 ng/h en el aire a 25 °C
Sensor de temperatura NTC 22 kOhm
Valores configurables Oxígeno disuelto (OD): mbar, %-sat, %-vol, µg/l ppb, mg/l ppm; Temperatura: °C, °F, K
Diámetro 12 milímetros
Conexión de proceso PG13,5
Partes mojadas Acero inoxidable 1.4435
EPDM (elastómero de etileno propileno)
FKM (elastómero de fluorocarbono)
Silicona - FDA 21 CFR 177.2600
VMQ (elastómero de silicona)
Consulte los detalles de cumplimiento en el documento de Especificaciones de materiales
Calidad de la superficie del acero Ra < 0,4 µm (N5)
Sistema de electrodos Combinación plata platino
Interfaz analógica 1 4 a 20 mA para DO, programable
Interfaz analógica 2 4 a 20 mA para temperatura, programable
Interfaz analógica 1 y 2 No aislado galvánicamente; modulación de ancho de pulso 3,5 kHz
Tasa de Baud 4800, 9600, 19200, 38400, 57600, 115200 bd
Tensión y tiempo de polarización -670 ± 50 mV, ≥ 2 horas
Voltaje de funcionamiento 7 a 30 VCC máx. 150 mW
Número de serie Sí
Tiempo de respuesta t98% < 60 s a 25 °C
Certificado Sí, con configuración de parámetros y materiales utilizados.
Aprobación ATEX No
Aprobación IECEx No
Esterilizable en autoclave Sí
CIP Sí
Esterilizable a vapor Sí
Rango de temperatura de funcionamiento Interfaz analógica: 0 a 110 °C; Interfaz digital: 0 a 130 °C
Rango de presión bar g De 0 a 4 bares
Presión parcial máxima de CO₂ 0,01 barra
Flujo requerido ≥ 0,03 m/s
Polarización automática Sí, tiempo de estabilización máximo de 2 horas.
